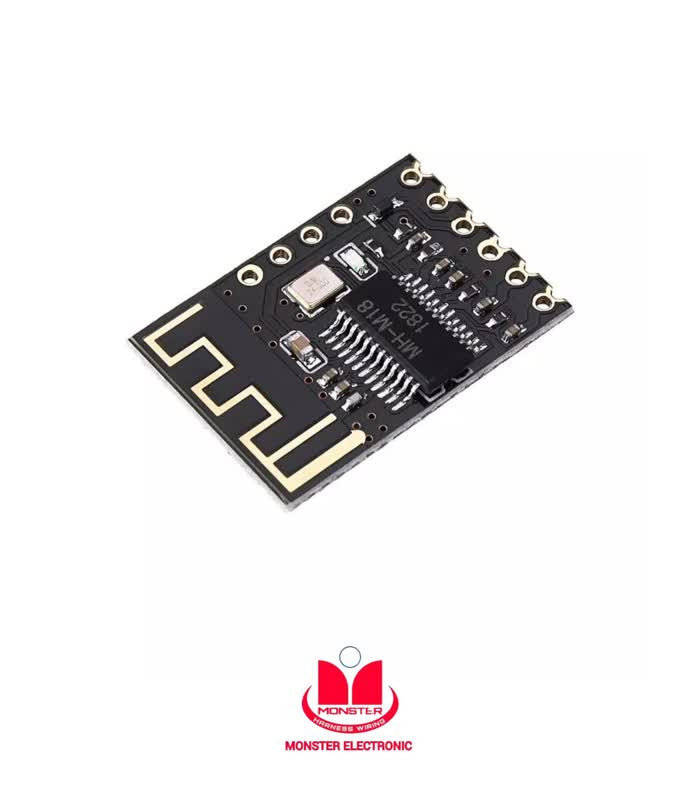

ماژول بلوتوث کوچک

    ماژول بلوتوث صوتی MH-M18 یا HW-425، یک گیرنده ی صوتی بی سیم کوچک و قابل حمل است، که امکان دریافت صوت را از طریق اتصال بلوتوث فراهم می‌کند. این ماژول خوش ساخت و با کیفیت از مدار ساده ای برخوردار بوده و با بهره گیری از یک تراشه ی دیکدر بلوتوث و آنتن روبردی، از نسخه ی 4.2 بلوتوث و ورژن های قدیمی تر آن، پشتیبانی کرده و دارای بردی در حدود 20 متر می باشد. این گیرنده ی صوتی، دارای دو خروجی چپ و راست بوده و صدا را به صورت استریو پخش می کند. با این حال، این ماژول فاقد آمپلی فایر بوده، از این رو نیاز است تا خروجی آن، ابتدا به یک آمپلی فایر مناسب متصل شود و سپس بلندگو های چپ و راست به آمپلی فایر متصل شوند. در حقیقت این گونه ماژول های گیرنده ی صوتی، عمل تقویت کنندگی بر روی صوت دریافتی انجام نمی دهد، بلکه تنها از طریق درگاه بلوتوث، صوت مورد نظر را، از سوی کاربر دریافت کرده و به خروجی منتقل می کنند، به همین خاطر، به عنوان دیکودر بلوتوث (Decoder Bluethooth) نیز شناخته می شوند.

ولتاژ تغذیه ی این ماژول گیرنده بین 3.7 تا 5 ولت بوده و می توانید از باتری های لیتیومی تک سل نیز برای تغذیه ی آن استفاده نمایید. ماژول بلوتوث MH-M18، توان مصرفی بسیار پایینی داشته، به طوری که در ماکزیمم حالت تنها 20 میلی آمپر جریان، مصرف می کند. به همین خاطر در بسیاری از کابرد ها، می توانید با استفاده از باتری های لیتیومی تک سل، تا مدت زمان زیادی، ولتاژ تغذیه ی ماژول را تامین نمایید.

ماژول گیرنده ی بلوتوث مدل MH-M18، از فرمت های مختلفی مانند: WAV / APE / MAP / FLAC / MP3 پشتیبانی می کند و با توجه به داشتن ولتاژ و توان مصرفی پایین، خروجی استریو و ابعاد بسیار کوچکی که دارد، تقریبا در هر جایی قابل استفاده است و از آن برای به روزرسانی دستگاه های پخش صوتی مانند: طراحی ضبط های صوتی بلوتوثی خودرو، بی سیم کردن ضبط و پخش های قدیمی و... استفاده می شود.

نحوه ی راه اندازی ماژول گیرنده بلوتوث صوتی استریو MH-M18:

ابتدا مطابق شکل زیر تغذیه ی 3.7 تا 5 ولتی ماژول را به پد های مربوطه، متصل نمایید. بدین منظور می توانید از یک منبع تغذیه ی 5 ولت DC و یا یک عدد باتری لیتیومی استفاده نمایید. در مرحله ی بعدی دو کانال خروجی چپ و راست ماژول را به آمپلی فایر یا پخش کننده ی مورد نظر خود متصل کرده و سپس بلندگو های چپ و راست را به آمپلی فایر متصل نمایید. پس از آن، به منظور روشن نمودن ماژول کافی است، پد KEY را به صورت لحظه ای به زمین اتصال دهید. پس از روشن شدن ماژول، ال ای دی(LED) آبی رنگ نشانگر بلوتوث به حالت چشمک زن در می آید و این بدین معنی است که ماژول بلوتوث آماده جفت شدن است. برای اتصال به ماژول، دستگاه تلفن همراه خود را روشن کرده و در قسمت جستوجو نام دستگاه بلوتوث MH-M18 را پیدا کنید، سپس بر روی نام دستگاه کلیک کرده و به آن متصل شوید. بعد از اتصال تلفن همراه خود به ماژول، می توانید موسیقی مورد نظر خود را بر روی تلفن همراه پلی کنید، تا از طریق ماژول بلوتوث دریافت و رمزگشایی شده و در نهایت به دو کانال خروجی منتقل شود. در انتها، صوت مورد نظر از طریق آمپلی فایر متصل به خروجی تقویت شده و بر روی بلندگو ها پخش خواهد شد. برای کنترل خروجی صوتی ماژول می توانید با پیاده سازی مدار پیشنهای زیر برای پد Key، به اهنگ قبل و بعد بروید و یا اهنگ در حال پخش را متوقف کنید. بر روی ماژول یک پد Mute نیز قرار دارد که با اتصال این پد به زمین هم می توانید خروجی ماژول را قطع نمایید.

مشخصات فنی:

• محدوده دمای کاری: 40- الی 85 درجه سانتی گراد
• حساسیت ورودی: 78- دسی بل
• پشتیبانی از بلوتوث ورژن 4.2
• پشتیبانی از فایل های صوتی با فرمت WAV/WMA/FLAC/APE/MP3
